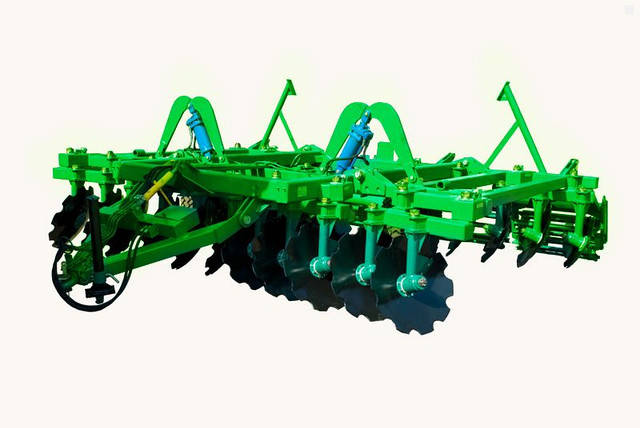

Дискова борона причіпна УДА-2,4-20

Універсальний дисковий агрегат типу УДА-2,4-20. Виробництво БІЛОЦЕРКІВМАЗ.

Призначення і технічний опис
Призначений для обробки грунтів всіх типів на глибину 4 18 див. під посів злакових культур, багаторічних трав, соняшнику, кукурудзи.
Агрегати обладнані дисками з вирізами, чудово подрібнюють стебла післяжнивних залишків і бур'янів, рівномірно розподіляючи їх по всій глибині обробленого шару ґрунту, що призводить до розпаду органічної речовини без мінералізації та запобігання окислення грунту.

Рама. Зварна, просторової конструкції, виготовлена з балок прямокутного перерізу 150х100х8 мм і закріпленими на ній в два ряди кронштейнами для кріплення дисків.
Робочі органи. Сферичні диски з робочою поверхнею типу «Ромашка» діаметром 655 мм. На краях другого ряду встановлені диски типу «Ромашка», але діаметром 510 мм Робочі органи складаються з 3 дисків, 5 секцій і 4 диска 3 секції. Робочі органи розташовані эшелонировать в два ряди (по чотири секції в кожному). По центру агрегату, між першим і другим рядами робочих органів встановлено додатковий диск з метою рівномірного обробки. Кожен диск встановлений на осі з напресованими підшипниками. Для герметизації підшипників встановлено по дві манжети. Додатково, для запобігання попадання абразивних частинок в зону манжет зовні сайт закритий ковпаком і диском з еластичною манжетою.
Каток. По ширині захвату агрегату — чотири ковзанки. Каток ребристий, зібраний з чотирьох дисків і
приварених до них ребристих планок, виготовлених з кута. Вали ковзанок встановлені на підшипниках.
Причіпний пристрій. Причіпний пристрій — тягова вісь, яка встановлюється в сферичні шарніри нижніх тяг навіски трактора. Механізм регулювання. Кути атаки дискових секцій регулюються зміною положень рами секцій в горизонтальній площині. Рівномірне заглиблення першого і другого ряду дисків регулюється у вертикальній площині гвинтовою стяжкою причіпного пристрою. Глибина обробітку регулюється гвинтовою стяжкою, яка шарнірно з'єднує кожен каток з рамою.
Гідравлічна система. Складається з трьох гідроциліндрів, рукавів високого тиску і масло
проводів.
Ходова система. Два колеса. Які розташовані з двох сторін рами і між двох рядів дискових секцій.
Колеса на пневматичному ходу.

Марка агрегату УДА — 2,4 -20
Ширина захвату, м 2,4
Продуктивність, га/год — 1,9 ... 2,4
Робоча швидкість, км/год 8,0 ... 12,0
Витрати пального, кг/га 4,2 ... 7,8
Глибина обробітку, см 5,0 ... 18,0
Гарантований ресурс, га — 2450
Спосіб агрегатування — Причіпна
Маса, кг — 1750
Агрегатується з тракторами — МТЗ-80/892/1025
