Що таке норія?

Що таке норія?

Норія — пристрій, призначений для підйому рідин (підливне водяне колесо) або сипучих матеріалів у вертикальному напрямку.

Слово походить від арабського наъура (араб. ناعورة), потім відбулося іспанське нориа (див. вик. noria), в обох мовах означає — підливне колесо (водокачка) використовується, як правило, в іригації.

Підливне водяне колесо

Норією називають підливне водяне колесо — найдавніше, його з найдавніших часів використовували для іригації древні єгиптяни, перси. У найпростішій норії на ободі встановлені прямі лопатки; нижні лопатки занурюються у водний потік. Протягом тисне на лопатки, і колесо обертається. Для збільшення відбору енергії з водного джерела лопатки колеса стали робити у вигляді ковшів.

Для сипучих матеріалів

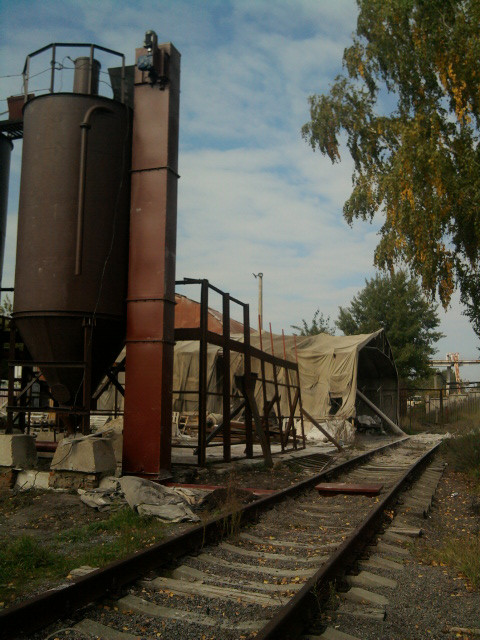

У технічній літературі часто застосовується синонім елеватор ковшовий. Являє собою вертикальний стрічковий (або ланцюговий) конвеєр з ковшами, за рахунок безперервного переміщення яких здійснюється підйом матеріалу. Як правило, конвеєр поміщають в прямокутної труби.

Матеріал в нижній частині підхоплюється ковшами, що переміщується вертикально і вивантажується через патрубок в горизонтальному напрямку в верхній частині норії. Ковші йдуть вниз перекинутими.

Максимальна висота підйому матеріалу, як правило, не перевищує 60 м.

Застосовується в комбікормової, борошномельної та хімічної промисловості. Існує також і похилий елеватор — транспортуюче обладнання, призначене для транспортування вугілля і продуктів їх збагачення під кутом нахилу до горизонту 60-82, вологістю до 25%, а також для транспортування інших сипучих матеріалів з аналогічними властивостями.

Ковшовий являє собою замкнутий полотно з тяговим органом, тим, що огинає приводний і натяжний барабани (зірочки), і прикріпленими до нього ковшами. Несущої й огороджуючої частиною елеватора (норії) є зварний сталевий кожух із завантажувальним і розвантажувальним патрубками. Привід має електродвигун, редуктор, муфти і зупинка, запобігає зворотний рух полотна. На елеваторах. застосовується гвинтове або вантажне натяжний пристрій .Швидкість руху полотна тихохідних елеваторів до 1 м/сек, швидкохідних до 4 м/с. Подача ковшовых элеваторов 5—500 м³/ч, высота подъёма Н не превышает 60 м. Основными параметрами ковшовых норий являются ширина ВК, высота h, вылет А, полезная (до кромки передней стенки) вместимость ковша и расстояние (шаг) между ковшами aK. Быстроходные нории. имеют расставленные глубокие и мелкие ковши, для которых ak = (2,5—3) h, a в качестве тягового органа — конвейерную резинотканевую ленту или короткозвенную цепь. На тихоходных нориях. застосовуються зімкнуті (ak = h) з бортовими направляючими гострокутні і з округленим днищем ковші, прикріплені бічними стінками до двох тягових ланцюгів.
